Kit di componenti e manuale didattico che prevede 25 esperienze comprendenti brevi richiami teorici e schemi pratici dei circuiti fondamentali in uso negli impianti elettrici di tipo industriale.
Ogni esperienza ha obiettivi ben finalizzati e presenta lo schema elettrico ed il materiale necessario per l’esecuzione dell’impianto.

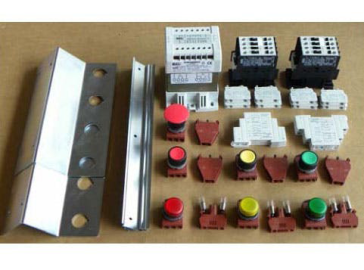

Il kit è composto da: 1 trasformatore rete/2x12V, 1 pulsante di emergenza con contatto NA + NC, 3 portalampada, rosso, giallo e verde con lampada 24V, 3 pulsanti, rosso,giallo e verde con contatto NA + NC, 2 temporizzatori multifunzione ritardati all’eccitazione e alla diseccitazione, 5 contattori con 2 contatti NA + NC, 1 relè termico completo di supporto, 1 porta fusibile sezionabile completo di fusibili, 1 coppia di squadre porta lampade e pulsanti, 3 spezzoni di profilato DIN, 1 confezione di viti per il fissaggio dei componenti, 1 bauletto contenitore.
Per eseguire i test del motore è necessario disporre in laboratorio di un motore asincrono trifase ad anelli avente le caratteristiche del nostro motore codice: DL 2102A e un motore asincrono trifase a due velocità tipo Dahlander avente le caratteristiche del nostro motore codice DL 2102D.
